Hola. En primer lugar quiero agradecer a la gente de aquí el haberme recibido en un modo tan cordial a través de vuestros comentarios de mis dos primeros post ("donde pongo mis inventos" y "para no quemar los led") no obstante fuera un recién llegado a este forum. Gracias!!

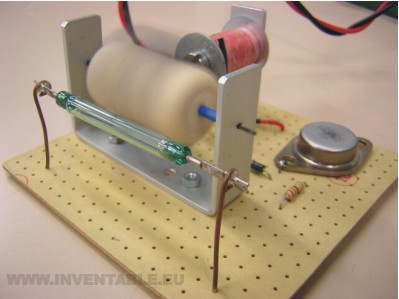

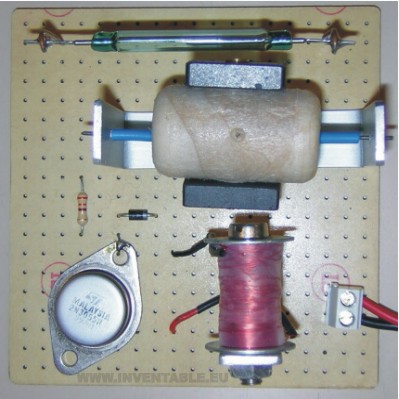

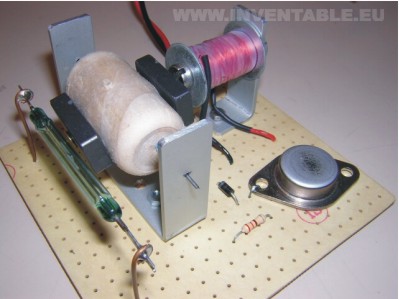

Esta vez propongo un motor hecho con un corcho. Lo desarrollé algunos años atrás cuando enseñaba en una escuela técnica. El objetivo era de construirlo usando materiales bastantes comunes como por ejemplo un corcho de vino (que lo bebimos con mucho gusto!) e imanes para puertas de muebles.

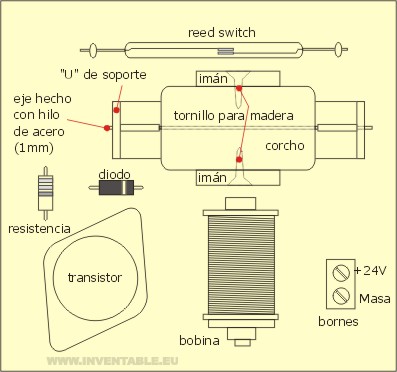

El único elemento particular es un reed switch (interruptor eléctrico activado por campo magnético) que encontré en un cajón del laboratorio. En la primer versión del motor que hice el reed switch alimentaba directamente la bobina pero debido al fenómeno electromagnético de extra tensión y extra corriente cuando se conecta e desconecta una bobina se producían arcos eléctricos que dañaban prematuramente el reed switch.
Para resolver el problema agregué un transistor de potencia controlado por el reed switch que activa la bobina.

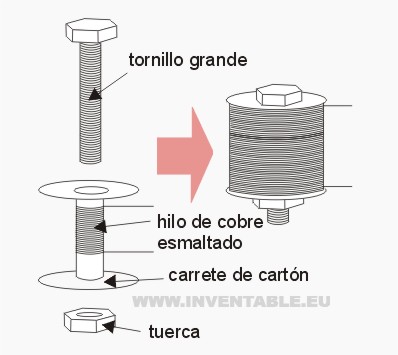

La bobina esta hecha con un pequeño carrete de cartón, hilo de cobre esmaltado y un tornillo grande como núcleo.
Cuando construí el motor, no tenía pensado de publicar un artículo por lo tanto no dispongo de información mas detallada como por ejemplo, la cantidad de vueltas de la bobina, etc. En una próxima versión mejorada trataré de documentar mejor el trabajo.
El video del link siguiente, muestra el motor funcionando.
[YOUTUBE]2LCjmer9tg[/YOUTUBE]
http://www.youtube.com/watch?v=_2LCjmer9tg
Espero que el "invento" les guste.
Esta vez propongo un motor hecho con un corcho. Lo desarrollé algunos años atrás cuando enseñaba en una escuela técnica. El objetivo era de construirlo usando materiales bastantes comunes como por ejemplo un corcho de vino (que lo bebimos con mucho gusto!) e imanes para puertas de muebles.
El único elemento particular es un reed switch (interruptor eléctrico activado por campo magnético) que encontré en un cajón del laboratorio. En la primer versión del motor que hice el reed switch alimentaba directamente la bobina pero debido al fenómeno electromagnético de extra tensión y extra corriente cuando se conecta e desconecta una bobina se producían arcos eléctricos que dañaban prematuramente el reed switch.
Para resolver el problema agregué un transistor de potencia controlado por el reed switch que activa la bobina.
La bobina esta hecha con un pequeño carrete de cartón, hilo de cobre esmaltado y un tornillo grande como núcleo.
Cuando construí el motor, no tenía pensado de publicar un artículo por lo tanto no dispongo de información mas detallada como por ejemplo, la cantidad de vueltas de la bobina, etc. En una próxima versión mejorada trataré de documentar mejor el trabajo.
El video del link siguiente, muestra el motor funcionando.
[YOUTUBE]2LCjmer9tg[/YOUTUBE]
http://www.youtube.com/watch?v=_2LCjmer9tg
Espero que el "invento" les guste.
, primero que funcione y luego que vemos.
