Hola bakuneros, este artículo está dirigido a la gente que recién empieza con la electrónica / leds y que no le gusta mucho el tema de las las fórmulas. Para los que tienen más práctica, les propongo mis otros artículos sobre el tema que he escrito.
Cuando se conectan los leds es necesario hacerles pasar la corriente justa. Si la corriente es poca, no dan bastante luz, si es mucha, se pueden quemar o su vida útil se reduce. Para controlar la corriente de los leds, el modo mas económico es usar resistencias. El problema que surge es calcular los valores de estas. La formula que se usa, obtenida de la ley de Ohm es bastante simple pero de cualquier manera, un cálculo bien hecho no necesariamente nos da el valor correcto. El motivo es muy simple: la tolerancia de los componentes.

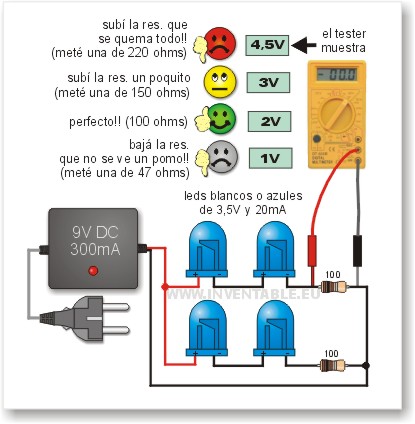

Ejemplo con una fuente regulada de 9V
(la corriente total será de 40mA)
Hagamos un ejemplo: generalmente los leds blancos tienen una tensión de umbral de 3,5V pero en algunos modelos la tensión característica es mas alta (3,8V) y en otros, mas baja (3V). Por otro lado, si usamos una fuente de alimentación no regulada, su tensión de salida varía en base a la corriente que le pedimos. Si medimos la tensión de salida de una fuente con transformador de 12V DC sin conectar nada, probablemente la tensión será de 16V. Por el contrario, si la cargamos con mucha corriente, la tensión puede bajar hasta 10V o menos. Por lo tanto, puede suceder que no obstante nuestros cálculos sean correctos, no obtengamos los resultados deseados.

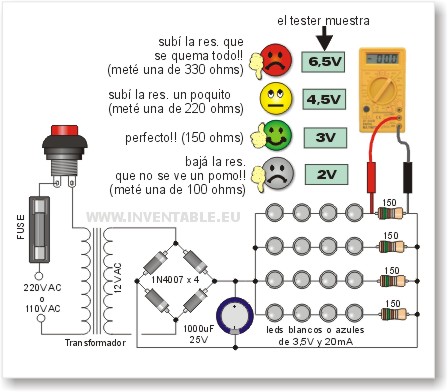

Ejemplo con una fuente no regulada con trafo de 12V
(la corriente total será de 80mA)
La solución que propongo y que se observa en las figuras consiste en construir nuestro sistema con leds y después medir con un tester para verificar que la corriente sea correcta. Para ello, gracias a la Ley de Ohm, es necesario solamente medir la tensión que cae sobre las resistencias y con esa medida obtenida, podemos calcular la corriente que pasa por ellas. Debido al hecho que las resistencias están conectadas en serie con los leds, la corriente será la misma.

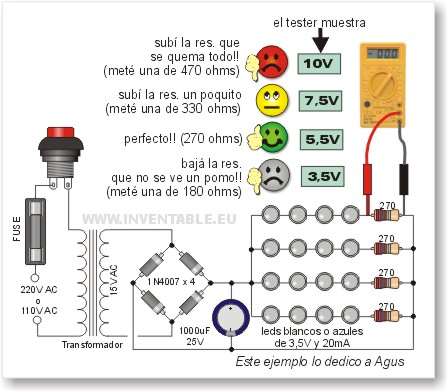

Ejemplo con una fuente no regulada con trafo de 15V
(la corriente total será de 80mA)
Si la corriente obtenida es distinta respecto al valor que deseamos, podemos reemplazar las resistencias con otras del valor justo para corregir la diferencia de corriente. Naturalmente, para hacer esto, es mejor montar las resistencias en modo provisorio y tratar de reproducir en el mejor modo posible, las condiciones reales de trabajo.
Fuente (mi blog): http://www.inventable.eu
