Ayuda...Rectificador de media onda y onda completa
- Autor de tema BeceLoko
- Fecha de inicio
sencillo, para el de media onda ocupas un transformador, lo conectas a la corriente y del lado de la salida conectas un diodo en una salida del secundario y de otra tomas la tierra,, para el de onda completa haces lo mismo pero en vez de un solo diodo, usas 4 en configuración de puente de diodos o compras uno ya hecho.
SenPer
Bovino adicto
- Desde
- 7 Jul 2012
- Mensajes
- 652

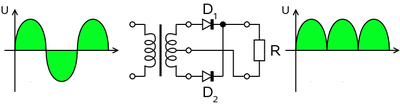

Para el de media onda ocupas esto amigo:
Con el osciloscopio pon las puntas en D1-D2 y tierra con el central

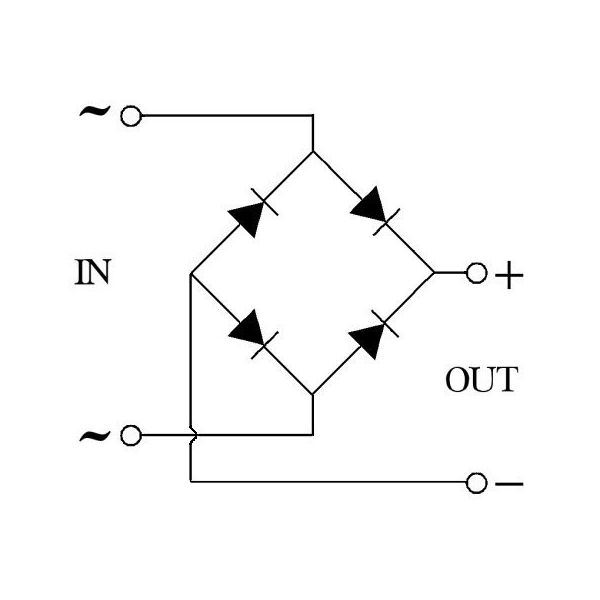

Y para la rectificado de onda completa necesitas un puente de diodos ó 4 con esta configuración
Y para mejorar los risos utiliza un capacitador no recuerdo los valores para estos
Y para ver en el osciloscopio solo donde dice OUT
Con el osciloscopio pon las puntas en D1-D2 y tierra con el central
Y para la rectificado de onda completa necesitas un puente de diodos ó 4 con esta configuración
Y para mejorar los risos utiliza un capacitador no recuerdo los valores para estos
Y para ver en el osciloscopio solo donde dice OUT
lobatovip
Bovino maduro
- Desde
- 25 Jun 2010
- Mensajes
- 191
saludos
el filtro si tu transformador es de 12 voltios un filtro de 1000 microfaradios a 16volts o 25 volts con eso eliminas el rizo de tu fuente estos filtros o capacitores electroliticos tienen polaridad mas y menos menos trae una linea completa de ese lado ponerlo bien ya que si no lo haces asi este se calentara y podria explotar
el filtro si tu transformador es de 12 voltios un filtro de 1000 microfaradios a 16volts o 25 volts con eso eliminas el rizo de tu fuente estos filtros o capacitores electroliticos tienen polaridad mas y menos menos trae una linea completa de ese lado ponerlo bien ya que si no lo haces asi este se calentara y podria explotar
lkilovatiol
Becerro
- Desde
- 1 Mar 2009
- Mensajes
- 20
los dos ejemplos son de onda completa
